| 型名 | 仕様 | 寸法（H×W×D） 単位 mm |
備考 |
|---|---|---|---|

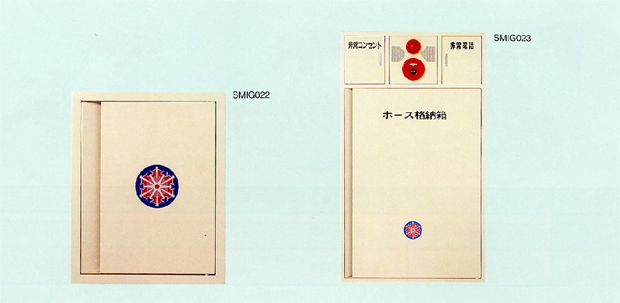

| SMIG022 | 露出型 | 500×400×230 | 付属品 【放水口】65A |
| SMIG066 | 埋込型 | 500×400×230 | |
| SMIG023 | 露出型、 放水口・放水器具併設型 |
1,550×900×230 | 付属品 【放水口】65A×2個 【ノズル】噴霧切替ノズル65A 【消防ホース】65A×20m×2本 【ホース架】65A×22櫛 |
| SMIG063 | 埋込型、 放水口・放水器具併設型 |
1,550×900×230 |
●塗装色については、ご注文時にご指定下さい。
●機器収容部（総合盤）の機器配置（SMIG023/063型のみ）および扉の開方向・給水方向については、下記をご参照の上、ご注文時にご指定下さい。
| 分類番号 | F2 | FC | FCT |
|---|---|---|---|
| 配置 |  |
 |
 |
| 構成機器 | 発信機、電鈴、 表示灯 |
発信機、電鈴、 表示灯、非常コンセント |
発信機、電鈴、 表示灯、非常コンセント、 非常電話 |
●発信機、電鈴、表示灯、非常コンセント、非常電話は別手配となります。
●非常コンセント取付台、非常電話取付台については、ご注文時に仕様をご指定下さい。
| 扉の開方向 | 右 開 き | ||
|---|---|---|---|
| 給水方向 | 右 | 後 | 左 |
| 形状 （平面図） |
 |
 |
 |
| 扉の開方向 | 左 開 き | ||
|---|---|---|---|
| 給水方向 | 右 | 後 | 左 |
| 形状 （平面図） |
 |
 |
 |
| 扉の開方向 | 右 開 き | |||
|---|---|---|---|---|
| 給水方向 | 右 | 右後 | 左 | 左後 |
| 形状（平面図） | |
 |
|
 |
| 扉の開方向 | 左 開 き | |||
|---|---|---|---|---|
| 給水方向 | 右 | 右後 | 左 | 左後 |
| 形状（平面図） | |
 |
|
 |
