消防機器のご案内

各種号消火栓

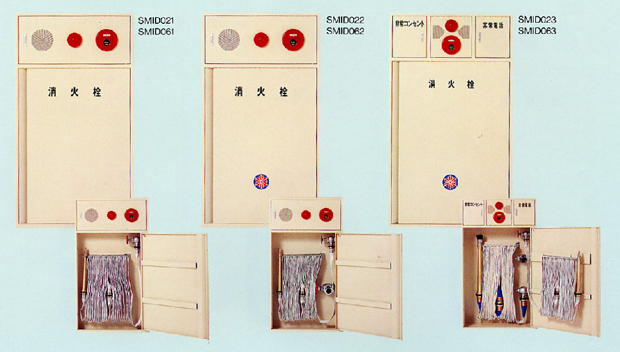

■１号消火栓



型名 仕様 寸法（H×W×D）
単位 mm		 備考
SMID021 露出型 1,350×750×180 付属品
【消火栓弁】40A
【ノズル】40A
【ホース】40A×15m×2本
【ホース架】40A×22櫛
SMID061 埋込型 1,350×750×180
SMID022 露出型、
放水口併設型		 1,350×750×230 付属品
【消火栓弁】40A
【放水口】65A
【ノズル】40A
【ホース】40A×15m×2本
【ホース架】40A×22櫛
SMID062 埋込型、
放水口併設型		 1,350×750×230
SMID023 露出型、
放水口・放水器具併設型		 1,550×900×350 付属品
【消火栓弁】40A
【放水口】65A×2個
【ノズル】40A、噴霧切替ノズル65A
【ホース】40A×15m×2本
【消防ホース】65A×20m×2本
【ホース架】40A×22櫛、65A×22櫛
SMID063 埋込型、
放水口・放水器具併設型		 1,550×900×350

●塗装色については、ご注文時にご指定下さい。
●機器収容部（総合盤）の機器配置および扉の開方向・給水方向については、下記をご参照の上、ご注文時にご指定下さい。

■機器収容部（総合盤）

SMID021／061、SMID022／062型用

分類番号 F1 F2 FT
配置
構成機器 発信機、電鈴、
表示灯		 発信機、電鈴、
表示灯		 発信機、電鈴、
表示灯、非常電話

SMID023／063型用

分類番号 F2 FC FCT
配置
構成機器 発信機、電鈴、
表示灯		 発信機、電鈴、
表示灯、非常コンセント		 発信機、電鈴、
表示灯、非常コンセント、
非常電話

●発信機、電鈴、表示灯、非常コンセント、非常電話は別手配となります。
●非常コンセント取付台、非常電話取付台については、ご注文時に仕様をご指定下さい。

■扉の開方向・給水方向

扉の開方向 右　開　き
給水方向 右 右後 左 左後
形状（平面図）


扉の開方向 左　開　き
給水方向 右 右後 左 左後
形状（平面図）



　
