| 型名 | 仕様 | 寸法（H×W×D） 単位 mm |
備考 | 鑑定番号 |
|---|---|---|---|---|

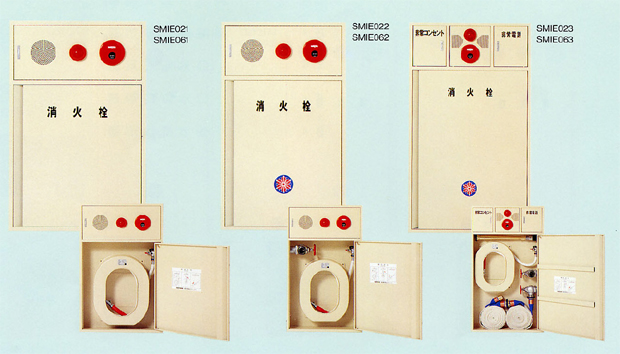

| SMIE021 | 露出型 | 1,150×750×180 | 付属品 【消火栓弁】 25Aリミットスイッチ付 【ノズル】25Aバルブ付 【ホース】25A×20m 【ホース格納箱】 |
鑑栓第7〜7号 |
| SMIE061 | 埋込型 | 1,150×750×180 | 鑑栓第7〜7号 | |
| SMIE022 | 露出型、 放水口併設型 |
1,250×750×230 | 付属品 【消火栓弁】 25Aリミットスイッチ付 【放水口】65A 【ノズル】25Aバルブ付 【ホース】25A×20m 【ホース格納箱】 |
鑑栓第7〜7号 |
| SMIE062 | 埋込型、 放水口併設型 |
1,250×750×230 | 鑑栓第7〜7号 | |
| SMIE023 | 露出型、 放水口・放水器具併設型 |
1,550×900×230 | 付属品 【消火栓弁】 25Aリミットスイッチ付 【放水口】65A×2個 【ノズル】25Aバルブ付、 噴霧切替ノズル65A 【ホース】25A×20m 【ホース格納箱】 【消防ホース】65A×20m×2本 |
鑑栓第7〜7号 |
| SMIE063 | 埋込型、 放水口・放水器具併設型 |
1,550×900×230 | 鑑栓第7〜7号 |
●塗装色については、ご注文時にご指定下さい。
●機器収容部（総合盤）の機器配置および扉の開方向・給水方向については、下記をご参照の上、ご注文時にご指定下さい。
| 分類番号 | F1 | F2 | FT | L |
|---|---|---|---|---|
| 配置 |  |
 |
 |
 |
| 構成機器 | 発信機、電鈴、 表示灯 |
発信機、電鈴、 表示灯 |
発信機、電鈴、 表示灯、非常電話 |
表示灯 |
| 分類番号 | F2 | FC | FCT | L |
|---|---|---|---|---|
| 配置 |  |
 |
 |
 |
| 構成機器 | 発信機、電鈴、 表示灯 |
発信機、電鈴、 表示灯、非常コンセント |
発信機、電鈴、 表示灯、非常コンセント、 非常電話 |
表示灯 |
●発信機、電鈴、表示灯、非常コンセント、非常電話は別手配となります。
●非常コンセント取付台、非常電話取付台については、ご注文時に仕様をご指定下さい。
| 扉の開方向 | 右 開 き | |||
|---|---|---|---|---|
| 給水方向 | 右 | 右後 | 左 | 左後 |
| 形状（平面図） |  |
 |
 |
 |
| 扉の開方向 | 左 開 き | |||
|---|---|---|---|---|
| 給水方向 | 右 | 右後 | 左 | 左後 |
| 形状（平面図） |  |
 |
 |
 |
